全自動化測量儀原理

全自動測量儀通常使用先進的光學傳感器和圖像處理算法，能在短時間內完成對產品尺寸和形狀的準確測

全自動化測量儀原理功能特點

高效測量:全自動測量儀能夠快速而準確地完成測量任務，顯著提高生產效率。

缺陷檢測:通過對生產過程中生成的大量數據進行分析，全自動測量儀可以即時發現生產缺陷或不規范的操作。

降低成本:由于測量過程完全自動化，因此減少了對熟練操作員的依賴，降低了人工成本，

全自動化測量儀應用領域

全自動測量儀特別適用于需要高度精確度的手機配件，如攝像頭鏡片、觸控屏、連接器等。其高度的靈活性和可擴展

性也意味著它可以輕易地適應不同類型和規模的生產需求。

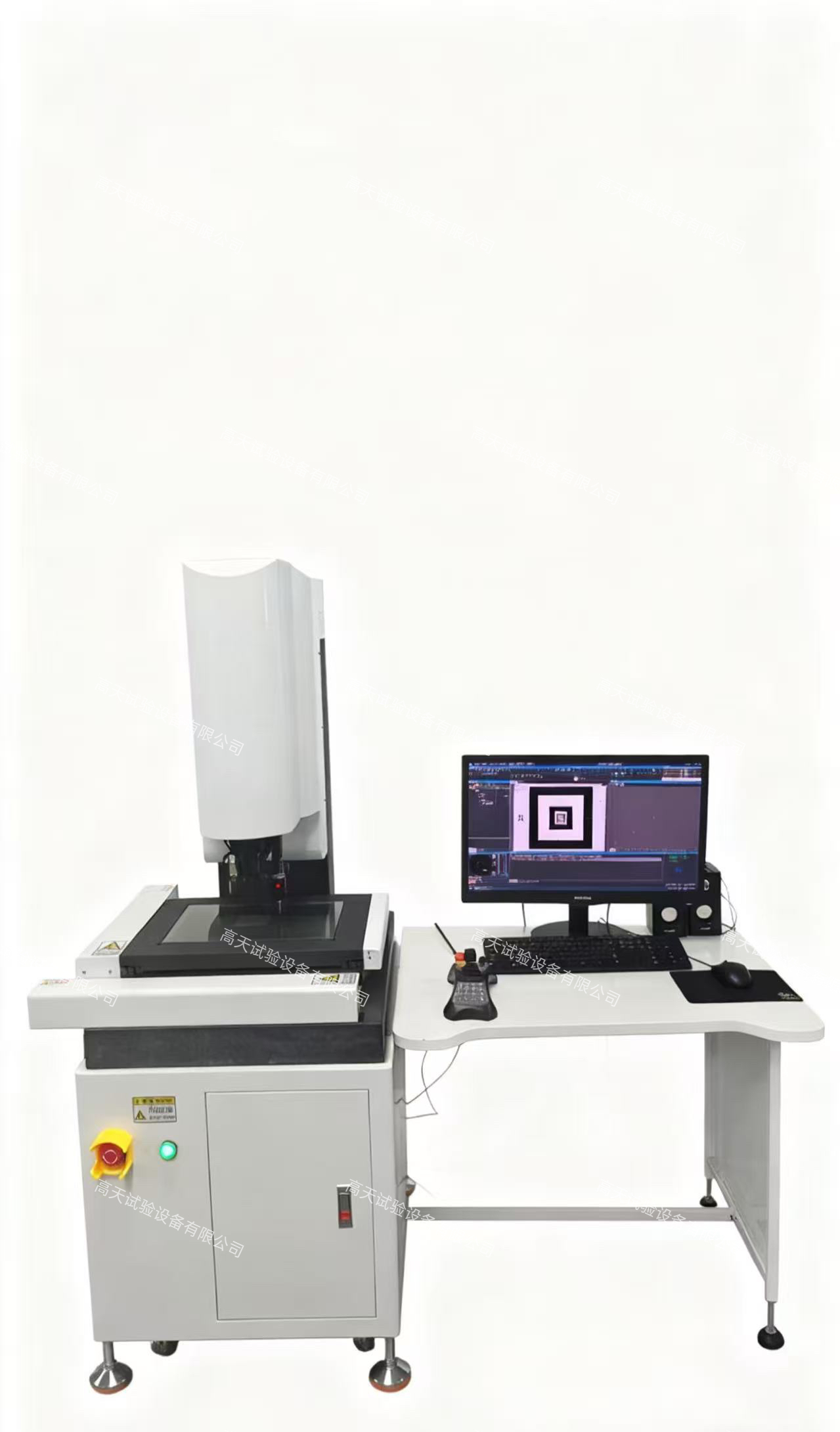

全自動測量儀/小型立柱系列介紹和規格參數

1、00級大理石底座立柱/工作臺面，保證具有極高的儀器穩定性及剛性。(可配:進口航空鋁材工作臺面)

2、臺灣HIWIN精密線性導軌和研磨級滾珠螺桿(可配:日本THK精密級導軌和研磨級滾珠螺桿);配臺灣高性能伺服馬達全閉環控制系統(可配:日本松下高性能伺服閉環控制器)，

確保儀器高穩定性、高精度、高速度。

3、高精度光柵尺0.5um。(可配:美國MicroE光柵尺0.5um/0.1um)

4、連續變倍鏡頭(可配全自動變倍鏡頭)，改變倍率后不需要重新校正。

5、日本SONY索尼高分辨率彩色攝像機800TV線，保證擁有高品質的測量畫面。

6、可軟件程控三環八區LED表面冷光源、直軸輪冷光源。

7、可選配2X物鏡時，總放大倍率60-460X自主研發功能強大的全自動3D測量軟件，可編程自動測量。

8、可選配英國Renishaw接觸式探頭或日本基恩士激光測頭。

全自動測量儀器規格參數

儀器型號：GT-2515   GT-3020   GT-3020  GT-5040  GT-6050   GT-7060  GT-6080  GT-1060

全自動測量儀器工作臺

X/Y軸行程：250x150  300x200  400x300  500x400   600x500  700x600  600x800  1000x1600

Z軸行程：有效空間 245mm  調焦行程200mm  工作距離 95mm

金屬臺尺寸：450x320   450x350  550x450  700x600  800x700   900x800   800x1000   1200x1800

玻璃臺尺寸：300x200   330x230  430x330  530x430  630x530  730x630  700x900  1100x1700

傳動型式：傳動型式:X/Y/Z 軸精密線性導軌和研磨級滾珠螺桿

測量伺服驅動系統

光學尺寸分辨率:X/Y/Z軸0.0005mm(0.5um)

 測量精度:≤3um+L/200重復精度:≤3um+L/200

X/Y/Z 三軸高性能伺服電機，雙重閉環控制系統

影像系統

攝像機:日本SON索尼CCD視頻放大倍數:30-230X

鏡頭:NAV高清變倍鏡頭/連續放大倍率 0.7-4.5X

可選配0.5X物鏡時，總放大倍率15-115X

可選配2X物鏡時，總放大倍率60-460X

光源系統

表面光源與投射光源冷光源、壽命長、亮度可調

儀器外形尺寸

650*850*1650   700*850*1650   800*900*1650   900*1050*1650   1200*1500*1650   1440*1600*1650   1300*1800*1650   1750*2650*1650

儀器重量（KG) 250   330              500                 720                      1200                        1600                    2600                      3600
